Циклон СЦН-40

Циклон СЦН-40 -Данное спиральное оборудование предназначено для использования с пневмотранспортом и эффективного очищения газововоздушных масс от мелких и средних пылевых фракций. Перед заказом и покупкой циклона предлагаем вам ознакомиться с информацией и в случае необходимости получить консультацию у специалистов компании.

СЦН-40 отличается:

  1. высокой эффективностью очистки (до 98%) при диаметре пылевых частиц не более 10 мкм;
  2. оптимальными показателями гидравлического сопротивления;
  3. более высокими значениями очистки по сравнению с моделями УЦ-38, а также СК-ЦН-34м и ЦН 15;
  4. надежностью конструкции;
  5. оптимальной стоимостью;
  6. длительным сроком эксплуатации;
  7. безупречным качеством.

Маркировка Циклон СЦН-40

Маркировка СЦН-40-300х4 указывает, что:

  • С — спиральный;
  • ЦН — циклон;
  • 40 обозначает угол наклона патрубка входного типа в горизонтальной плоскости;
  • 300 определяется в мм и обозначает внутренний диаметр цилиндра оборудования;

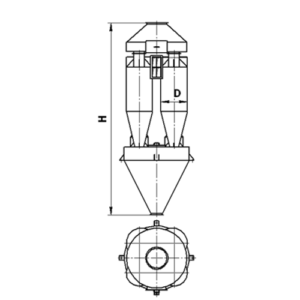

  • 4 — максимальное количество одиночных моделей в групповом варианте.

Использование оборудования

СЦН-40 эффективно применяется с установками, предназначенными для пневмотранспорта, а также аспирации. Они удаляют пылевые частицы различной природы. Кроме того, они эффективно очищают воздух, подаваемый в помещения по вентиляционной системе.

Оборудование предназначено для удаления шлифовальной, сажевой, сахарной, строительной пыли и металлических частиц. Кроме того, агрегат может одновременно удалять несколько видов пылевых частиц при сохранении эффективности его работы.

Данная модель подходит для использования в металло- и деревообрабатывающей сфере, строительстве, пищевой и энергетической промышленности.

СЦН-40 подразумевает совместное использование с вентилятором типа ВЦП 6-45, 5-45, 7-40 и пр. В случае установки вентилятора за циклоном целесообразно дополнительно использовать раскручиватель воздушного потока.

Материалы изготовления циклонов

Материал изготовления оборудования подбирается в зависимости от требований заказчика и условий эксплуатации. Чаще всего для этой цели применяется нержавеющая сталь. Стальные модели широко используются на пищевых предприятиях и в других сферах, где пылевая смесь не имеет агрессивного характера.

Также допускается изготовление СЦН-40 из низколегированных и углеродистых стальных сплавов. В последнем случае минимальная температура очищаемых масс не может быть ниже -40оС, а в первом — допускается использование оборудования при температуре менее -40оС.

Дополнительно корпус циклона покрывается краской.

Особенности конструкции

В зависимости от производственных требований оборудование может иметь обычные либо утолщенные стенки для работы с абразивами. Также оно может иметь различный диаметр и производительность. Для того чтобы подобрать оптимальный вариант, достаточно связаться с представителями нашей компании по телефону. Наш менеджер проконсультирует вас и поможет с выбором.

Базовая комплектация СЦН-40 состоит из:

  1. входного спиралевидного патрубка с фланцем;
  2. цилиндрического корпуса, служащего для перемещения пыли;
  3. патрубка выходного типа с фланцем для отвода очищенных воздушных масс.

Полная комплектация оборудования представлена:

  1. входным патрубком спирального типа с фланцем;
  2. корпуса;
  3. сборника очищенных газовоздушных смесей;
  4. бункера для сбора пылевых частиц оптимального размера;
  5. раскручивателя, повышающего эффективность очищения;
  6. сварной опоры для установки всех компонентов;
  7. патрубка выходного типа с фланцем.

Также дополнительно включены переходники разного диаметра для соединения труб.

Принцип работы циклонов

Воздушные или газовые смеси поступают внутрь оборудования через патрубок входного типа, расположенный сбоку. Под воздействием центробежных сил массы закручиваясь передвигаются по корпусу. Под воздействием инерционных сил пыль отделяется от общей смеси и устремляется к стенкам корпуса. После этого она через кольцевой зазор попадает в конус и оказывается в бункере. В это время очищенные воздушногазовые массы выводятся через выходной патрубок. При необходимости повышения степени очистки необходимо увеличить скорость вращения смеси и снизить скорость радиального стока.

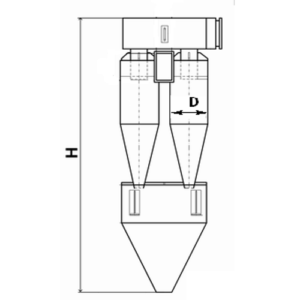

НаименованиеПроизводительность м3/чДиаметр, ммВысота, ммМасса, кг
Циклон СЦН-40-300330÷480300121033
Циклон СЦН-40-400590÷860400158040
Циклон СЦН-40-500920÷1340500194046
Циклон СЦН-40-6001320÷1930600229357
Циклон СЦН-40-7001800÷2630700264269
Циклон СЦН-40-8002350÷3435800301485
Циклон СЦН-40-9002975÷43509003377108
Циклон СЦН-40-10003670÷537010003762139
Циклон СЦН-40-11004475÷650011004098178
Циклон СЦН-40-12005290÷773012004468210
